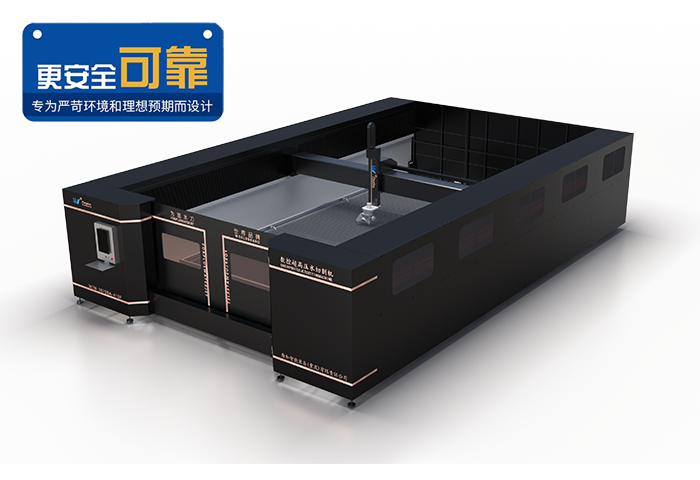

全包围切割平台



ForPlus全包围切割平台采用封闭式设计，配备强劲高压泵及多种尺寸工作台，ForPlus封闭式水切割机为您提供所需的切割范围、速度和精度。是重工业和航空航天领域切割大型零件且对EHS（环境、健康、安全）要求高的理想解决方案。

넳 넲
请求报价 →

设备特点

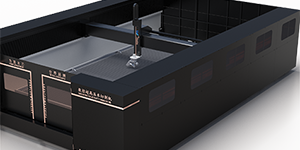

  • 全包围高龙门结构

    完全隔绝系统外的水和磨料飞溅，有助于提升工厂的EHS标准。钢制部件经热处理消除应力，提供长久使用寿命。

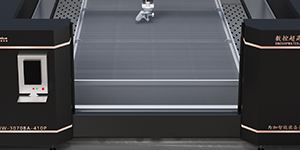

  • 配置安全门

    高效上下料，更适合大型、重型加工。

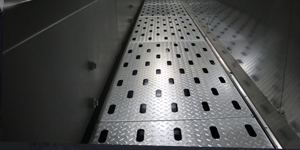

  • 可配置检修廊道

    方便废水排放和设备维护，保持设备周围干燥安全。

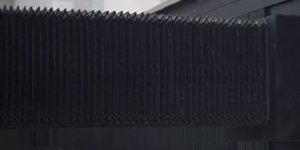

  • 传动结构

     全部采用双层保护，隔绝水砂。

넳 넲

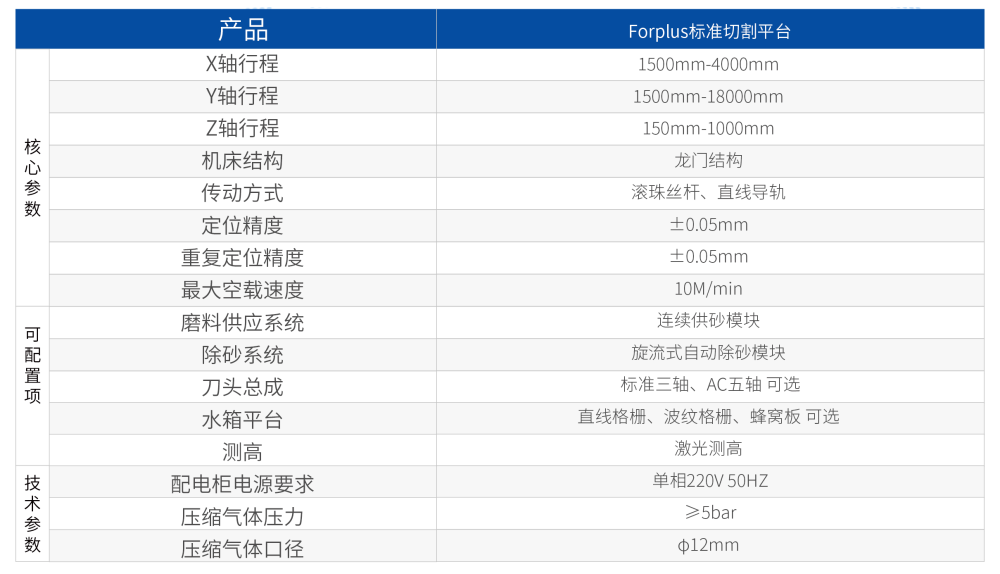

全包围切割平台参数

可以搭配Forplus全系列高压泵

넳 넲

五轴切割刀头



水切割刀头是水切割设备的关键子系统之一，它将高压水流持续转化为高速切割射流。切割头对切割性能（精度、切割速度、正常运行时间）至关重要。



控制轴数:     (定心 AC 五轴)五轴联动(AC)

控制精度:     A,B=5 弧角秒;XY=0.02

​​​​​​​控制角度:     A=±75°，C=+360°

定位精度:     XY=0.025:重复定位精度:X,Y=0.025

​​​​​​​







넳 넲

可搭配不同水刀附属设备

自动连续定量供砂系统



自动连续定量供砂系统由标准连续供砂和定量供砂罐组成，实现连续在线供砂工作，高效、精准的完成切割作业。



移动除砂系统



利用砂水分离装置，通过重力沉降、离心力或过滤等方式将切割过程中混入水中的磨料砂分离出来。



高精度附属设备





通过磁栅尺实时监测切割刀头位置，修正切割误差；或者搭载高清摄像头或激光扫描仪自动识别工件轮廓，调整切割路径。
